1  项目说明

1.1  项目背景

近年来，随着海上交通运输业的迅速发展，水上交通流量明显增加，局部水域船舶密集，水上交通风险骤增，给水上安全带来了较大威胁。

辖区船舶众多，地形环境复杂，水文气象区域性差异较大。辖区气候多变，寒潮大风季节，部分区域瞬时风力往往较大，极易发生事故。因此，实现辖区重点水域、重要设施的保护，保障船舶的航行、停泊、作业安全显得尤为重要。

多年的事故调查后发现主要事故原因如下：

（1）人为失误，如违反航行交通规则、操纵失误、错误的估计水流和风速等；

（2） 自然环境因素，如能见度不良等；

（3）机械故障，如舵机失灵等。

另外，受经济利益驱使，有些船舶违法进入风力电场航行，严重影响航行秩序。为进一步提高防止船舶事故发生。

1.2  建设目的

1.2.1  实现对海上辖区水域船舶的整体预警

船舶安全航行是监管的重中之重。针对靠近海上辖区的船舶，通过各种方式进行全方位安全提醒。当辖区出现恶劣天气，除常用的安全信息广播外，我们通过电子围栏系统对进入辖区的船舶进行报文信息提醒、 vhf 语音、定向扩音器，让船方及时了解到适航状况， 以采取安全航行措施。

1.2.2  实现对海上辖区重点水域船舶的特别预警

水域这些水域都有特定的通航条件。受制于天气和硬件设施等原因，这些水域的现场监管并不能全时覆盖。因此，有个别船舶出入，对辖区重要设施安全造成严重威胁。通过电子围栏的划定，进入划定区域的船舶可以及时收到相关信息，同时也可以提醒值班人员有无关船舶进入，以做到有效监管。

1.2.3  实现对海上辖区特定水域的临时预警

特定水域包括紧急现场、水工作业现场等。该类区域往往是临时划定，进出辖区的船舶并不能及时收到相关信息，自身航行安全因而受到威胁。因此， 通过电子围栏、临时虚拟标设定，AIS 短报文发送，

VHF 语音对靠近该类水域的船舶及时提醒，以策安全。

2  项目概况

2.1  站址

在近岸高楼上建设 1 套 AIS 基站（扩展 VHF）、一套电子围栏工作站以及一套电子围栏嵌入式应用软件。

2.2  内容

a）  AIS 基站（扩展 VHF）；

b)   嵌入式电子围栏应用软件

c)    电子围栏工作站

电子围栏系统是对现有监管系统的有效补充。可以根据需要播发虚拟航标，对船载AIS船台设备进行短报文广播和推送，基于水上电子围栏播发基站搭建一套独立系统实现电子围栏设置、船舶数据收集、VHF语音，对靠近围栏水域的船舶及时提醒，保证船舶航行安全。

2.3  应用场景

a) 警戒区设置

通过建设电子围栏系统实现禁航区警示提醒。

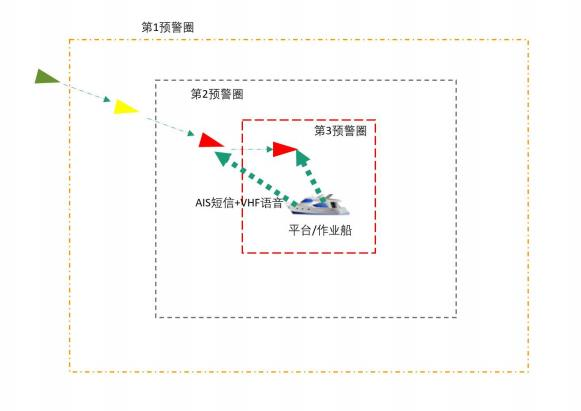

在系统软件可以设置 2-3 层预警区域，对进入目标进行预警预报。

b) 入侵报警提示

当有船舶非法进入禁航区域后，值班室人员通过电子围栏报警系统

发送 AIS 警告提醒。该警告提醒在系统中以红色显示，提醒值班人员对过往非法进入警戒区内船舶采取措施驱离。

c) 播发 AIS 虚拟航标信息

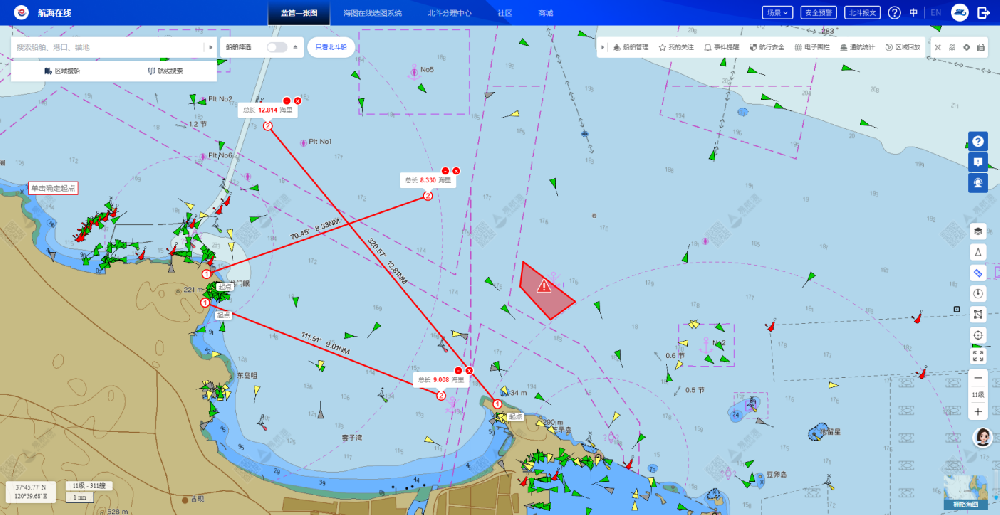

在水域设置 AIS 虚拟航标信息，周围船舶可以在 AIS 显示屏上识别围栏。

d) 警告 AIS、VHF 播发驱离

当系统发现船舶非法闯入禁航区后，电子围栏区域自动播发 AIS 电子围栏信息（在 AIS 链路上播报“你正非法入侵禁航区，请立即驶离！”),以及通过 VHF 特定频道自动向非法船舶多次播发预设的驱离警示性语音（在公共频道播报“***98715，请注意，你正非法入侵禁航区，请立即驶离！”),以达到警示驱离非法入侵船舶的目的。

2.4  功能

 软件可以设置警区域。

 AIS 进行目标识别、判断船舶航行动态。

 AIS 电子围栏基站设置虚拟 AIS 航标

 对进入报警区域的船舶系统将通过 AIS 电子围栏基站播发 AIS短信 当船舶进出警戒区域时候时，可根据需要通过 VHF 基站公用频道发送 VHF 语音信息。以达到警示驱离非法入侵船舶的目的。

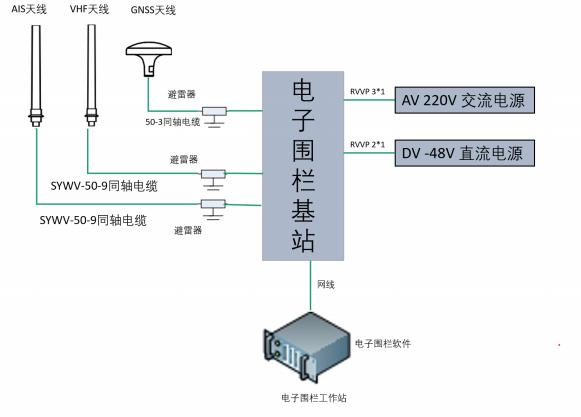

系统设备配置组成
